Bico Eductor Hidráulico

Descrição

O bico eductor hidráulico é um dispositivo que utiliza a energia de um fluido pressurizado (normalmente água) para aspirar, misturar e movimentar grandes volumes de líquido, sem o uso de partes móveis. Seu funcionamento é baseado no princípio Venturi, no qual a passagem do fluido por um estreitamento interno cria uma zona de baixa pressão, capaz de sugar líquido do próprio tanque ou de uma linha externa. Importante: o bico eductor não pulveriza — sua função é circulação, agitação e mistura, não atomização.

Características

Princípio de Funcionamento

• Efeito Venturi hidráulico
• Criação de vácuo interno para sucção de líquido

Função Principal

• Mistura
• Circulação
• Agitação
• Homogeneização de líquidos

Tipo de Jato

• Jato sólido ou levemente disperso
• Alto volume, baixa atomização

Relação de Indução (Sucção)

• Normalmente entre 1:4 até 1:20
• Exemplo: 10 L/min de fluido motriz podem gerar até 200 L/min de circulação total

Pressão de Trabalho

• Geralmente entre 2 e 7 bar
• Depende do modelo e da vazão desejada

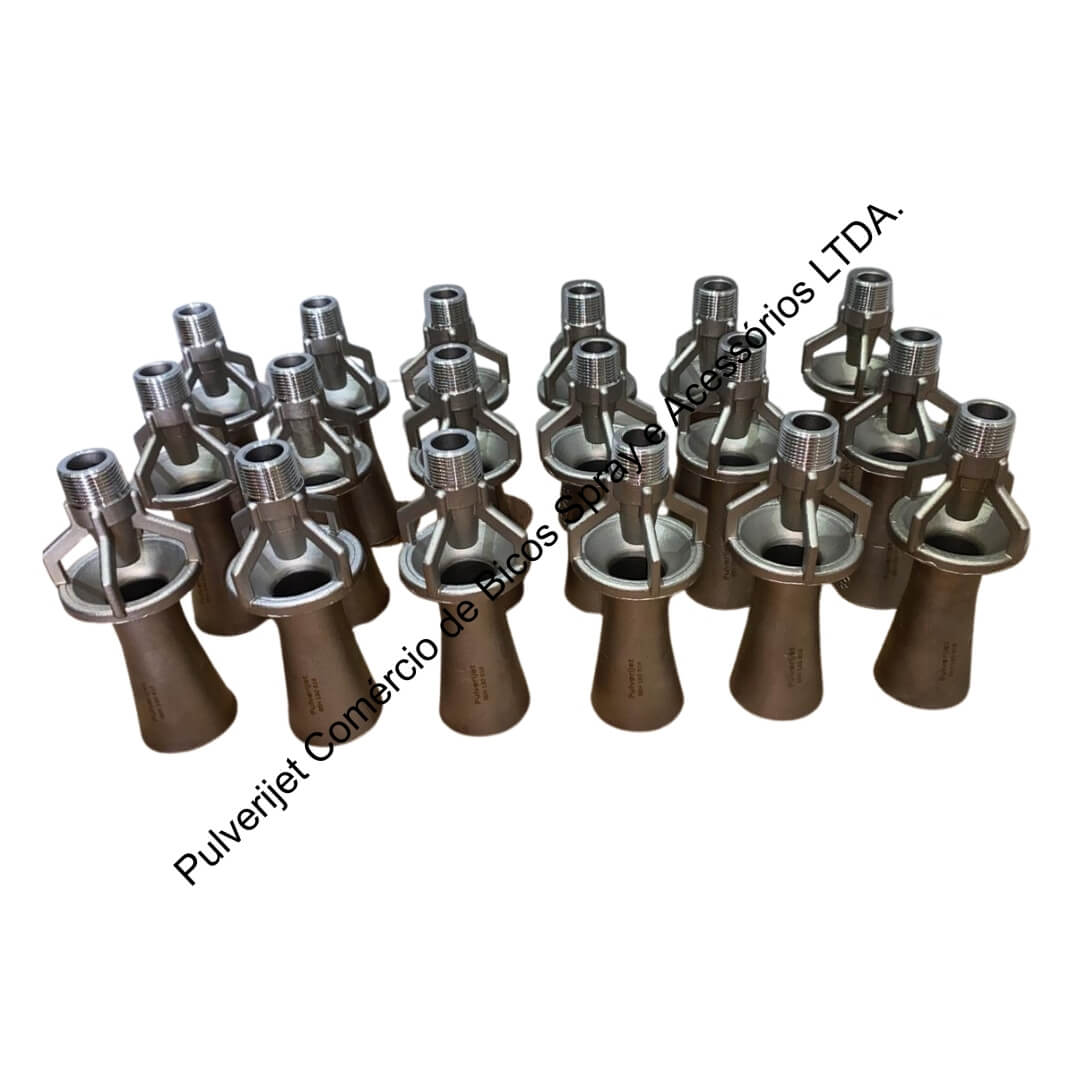

Materiais Disponíveis

• Aço inox 304 / 316

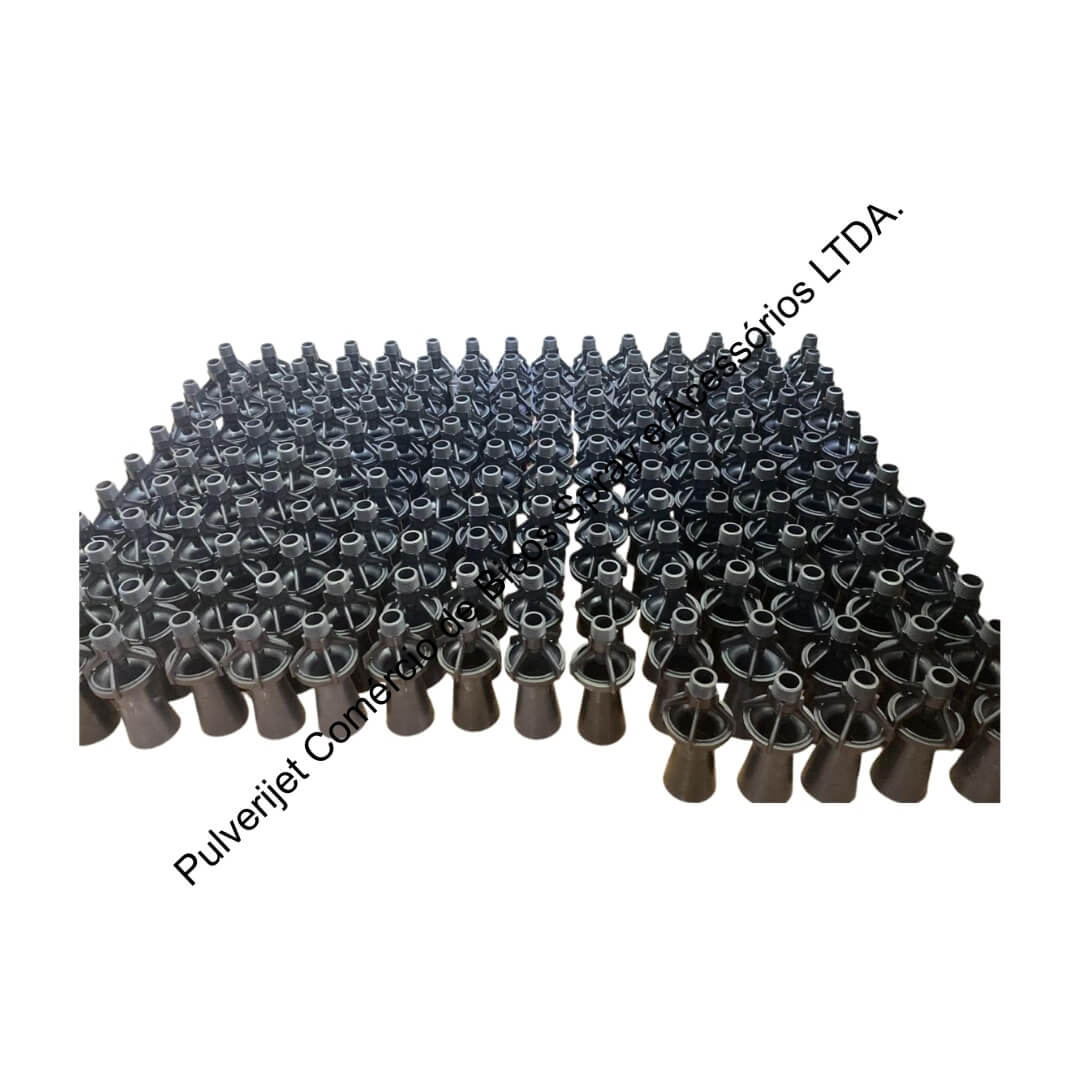

• PP

Aplicações

Mistura e Agitação de Tanques

• Tanques químicos
• Tanques de detergentes
• Banhos industriais

Circulação de Líquidos

• Evita decantação
• Mantém soluções homogêneas

Substituição de Agitadores Mecânicos

• Sem motor
• Sem eixo
• Sem manutenção mecânica

Processos Industriais

• Indústrias química, alimentícia, farmacêutica
• Tratamento de água e efluentes
• Lavadores de gases e sistemas CIP

Vantagens do Bico Eductor

• Sem partes móveis (alta confiabilidade)
• Baixa manutenção
• Economia de energia (dispensa motor elétrico)
• Alta eficiência de mistura
• Instalação simples
• Ideal para ambientes corrosivos ou explosivos
• Reduz paradas e custos operacionais

Limitações

• Não pulveriza líquidos
• Depende de pressão disponível
• Menor eficiência com líquidos muito viscosos
• Pode exigir vazão mínima para funcionar corretamente
• Não substitui agitadores mecânicos em fluidos muito densos ou com sólidos grandes

Como Escolher o Bico Eductor Ideal

Defina o Objetivo

• Mistura?
• Circulação?
• Agitação?
• Transferência interna?

Avalie o Tanque

• Volume do tanque
• Geometria (alto, largo, fundo cônico etc.)
• Posição de instalação (lateral, fundo, interna)

Pressão e Vazão Disponíveis

• Pressão da bomba (bar)
• Vazão disponível (L/min)
• Importante: Esses dois fatores determinam a capacidade de sucção do eductor.

Relação de Indução Necessária

• Tanques pequenos: 1:4 a 1:8
• Tanques médios: 1:8 a 1:12
• Tanques grandes: 1:12 a 1:20

Compatibilidade Química

• Produto químico
• Temperatura de operação
• Presença de abrasivos
• Define o material correto do bico.

Número de Eductores

• Tanques grandes podem exigir mais de um eductor
• Melhor cobertura hidráulica e mistura uniforme
